VL-1100HR+P




VL-1100HR+P

Model:VL-1100HR+P

Seri:RL SERİSİ

Marka:YU-SHINE

Tür:CNC DİK TORNA

Tabla
:
Max. çevirme çapı mm
: Ø1250
Max. kesme çapı mm
: Ø1100
Max. kesme yüksekliği mm
: 1000
Fener mili
:
Fener mili normu
: A2-15
Fener mili hızı rpm
: 20-600
2.Fener mili hızı rpm
: 3500
Fener mili ucu mm
: Ø220
Taret
:
Taret tipi
: VDI 60
Takım sayısı pcs
: 12
Takım boyutu mm
: 32,Ø60
Hareket
:
X eksen hareket mm
: 700
Z eksen hareket mm
: 1000
X eksen hızlı hareket m/min
: 20
Z eksen hızlı hareket m/min
: 10
Motor
:
Fener mili motor kw
: 37/45
2.Fener mili motor kw
: N/A
X eksen servo motor kw
: 7
Z eksen servo motor kw
: 7
Hidrolik motor kw
: 2.2
Konveyör motor kw
: 0.2
Soğutma pompası kw
: 0.75+0.75+1.1
Diğer
:
3 ayaklı ayna inch
: 32"
Takım tutucu pcs
: N/A
Makinanın ebatları
:
Yüzey alanı(LxW) mm
: 4500x2520
Makinanın yüksekliği(H) mm
: 4605
Makinanın ağırlığı kg
: 18500
Güç Gereksinimi kva
: 80

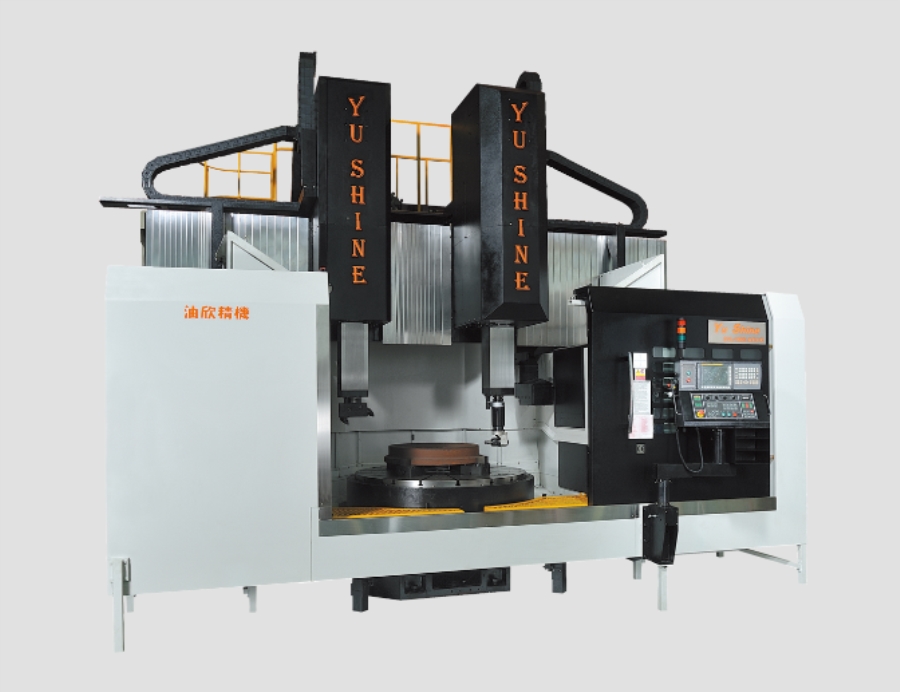

2VL-1600ATC+C

Model:2VL-1600ATC+C

Seri:2VL SERİSİ

Marka:YU-SHINE

Tür:CNC DİK TORNA

Tabla
:
Tabla Çapı mm
: 1.600
Max. Çevirme çapı mm
: 2.000
Max. Tornalama çapı mm
: 1.800
Max. Tornalama yüksekliği mm
: 1.350
Max. Tablanın taşıdığı yük kg
: 8.000
Fener mili
:
Fener mili hızı-düşük rpm
: 2-64
Fener mili hızı-yüksek rpm
: 65-256
Fener mili max. torku N.m
: 32.000
Fener mili C eksen
:
Fener mili hızı
: 2.400
Max. torku N.m
: 550
Hareket
:
X Eksen hareketi mm
: 1.675
Z Eksen hareketi mm
: 900(1.200)
Çapraz Dikey Hareket mm
: 800
X Eksen hızlı ilerleme mm/sn
: 12.000
Z Eksenhızlı ilerleme mm/sn
: 10.000
Kesme ilerlemesi mm/rev
: 0,01-50
Manuel ilerleme mm/rev
: 0-1,260
Takım
:
Takım adedi
: 16x2
Takım tipi
: BT50
Max. Takım ağırlığı kg
: 50
Max. ATC'nin taşıdığı ağırlık kg
: 500
Takım değiştirme zamanı sn
: 30
Motor
:
Fener Mili motoru kw
: 60/75
Fener mili motoru C eksen kw
: 7.5/11(11/15)
X Eksen Servo motor kw
: 7.0
Z Eksen Servo motor kw
: 7.0
CF eksen servo motor kw
: 7.0
Çapraz motor kw
: 2.25
Hidrolik motor kw
: 3.75
Konveyör motor kw
: 0.375
Soğutma pompası kw
: 3.6+1.35
Kapasite
:
Hidrolik tank kapasitesi litre
: 130
Soğutma tank kapasitesi litre
: 1100
Diğer
:
Makinanın taban ölçüsü(LXW) mm
: 4.800 x 7.900
Makinanın yüksekliği mm
: 6.100(6.400)
Makinanın ağırlığı kg
: 39.500
Güç Gereksinimi KVA
: 175
